變頻斬拌機的刀軸裝置及斬肉刀
來源：admin 發布日期
2017-01-05 瀏覽：

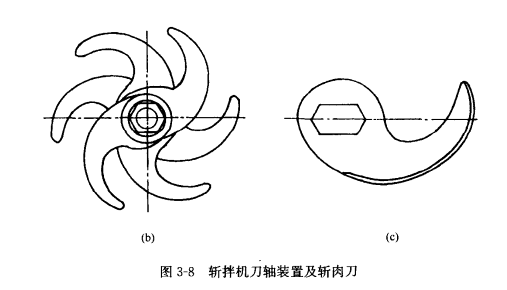

斬拌機有6把凸刃口刀在軸線方向相互錯開，螺旋狀安裝在刀軸端部。由于刀軸軸線只能與環形斬肉盤的某一徑向平面垂直.故每一個刀片上的回轉半徑的點與斬肉盤內壁的間隙各不相同.為防止刀片與斬肉盤內壁發生千擾，在刀軸上裝有若干調整墊片3.
調整時松開螺母1，通過增減墊片厚度，同時使刀片上的長六方形孔在刀軸徑向移動即可調整刀片與斬肉盤內壁的間隙。該間隙一般為5mm.
為了安全.工作時用刀蓋將刀片組件蓋起來，也防止物料飛濺，刀蓋與斬刀軸馭動電機互鎖，只有當蓋子蓋上時，刀軸電機才能啟動工作.

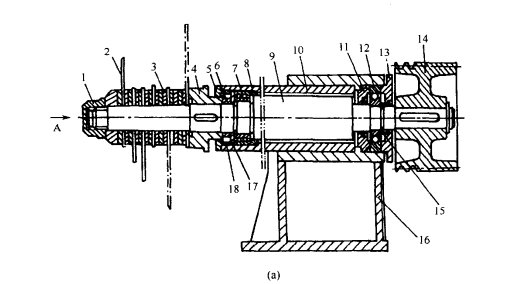

1、螺母；2、斬肉刀；3、墊片；4、六角油封；5軸承壓蓋；6、鎖緊螺母；7、雙列短滾子軸承；8、套子；9、刀軸；10、軸套；11、軸承蓋；12單列向心球軸承；13、軸承蓋；14、三角帶輪；15、檔環；16、刀軸座；17、擋圈；18、隔套。
